固定モデルから可動モデルへ

　発注は1：24スケールのロッグガンと、それを正面持ち出来るスコープドッグの上半身（固定ポーズ）で極度のデフォルメは不可という条件が付いていた。

　只野の制作スタンスは各種ホビー誌にも繰り返し書いているのだが、「人型ロボットに演技させる要素としてナックルの表情付けは不可欠」としてきた。但し、それ以外の四肢はフィギュア的に極端なディフォルメはぜず、解剖学的に機構を掘り下げるベクトルで取り組んできた。

　前置きが長くなってしまったが、では何故今回の商品が固定ポーズではなく可動式になったのか、その経緯を機構と照らし合わせて解説しよう。

　まずロッグガン原型を先に制作したのだか、注視した点が３つある。

1．トリガーグリップ 　
　肩、ヒジ、手首等、元デザインも含め可動域を工夫しても限界があるのでグリップそのものに角度を変えられる機構を当初から設計している。

2．フォアグリップ
　こちらは発注時の条件にもなっていて可倒式にしているが、上方45°程度に止めている。これはデザイン上で直上にスコープがある事やナックルサイズを考慮した限界域である。

3．照準用スコープ
　仮組の時点で気付き修正したのだが、首が無いスコープドッグはスコープを覗くアクションが苦手なので照準器自体に10°程角度を付けている。これによりスコープドッグのカメラと照準器を一直線上にセッティング可能となる。

　次にこのロッグガンを正面に持たせるべく上半身の試作品を仮組して試行錯誤を繰り返した結果、次の事柄が条件として浮かび上がる。

①右肩はそのままで背負うと照準器がかなり上方になり視線が合わない→肩を下げたい。ヒジ関節は90°以上曲げて、手首は30°以上曲げたい。ナックルは専用造形。

②左肩は肩ブロックを引き出す様な配置が必要で、ヒジ関節も引き伸ばし、手首も角度付けが必須でありナックルも専用設計で持ち方の表情付けが要る。

③重量負荷に堪える様な補助具が右腕に必要だと思われた。

　上記条件を総合的に考慮した結果、固定で微妙な表情付けを行い整合性を取るよりは、例えば肩に共通した引出し機構を作り、ポージングで各所の限界域を確認しつつナックルの表情付けを行った方が合理的だと判断したのだった。これが固定モデルから可動モデルに企画を変更した経緯である。
　制作過程で永見さんに相談したところ快諾（?!）頂き、シンプル且つ低コストとなる様に原型制作法を配慮した次第である。実際に使用するポリキャップランナーは2枚のみで、ナックルを変えることで無保持状態の再現も可能とした。

各所の機構について

　可動モデルとして設計をする方法は基本的に現物合わせである。大まかな各所ブロックを仮で作り、アルミ線などで繋いで大まかなポージングを決め、リーチを測ってから細部のアイディアを詰めていった。

◎肩ブロック
　肩の基本フレーム、シャフトの受け軸とシャックルアームで構成、肩ブロックから機構を引き出すのだが、その際むき出しになってしまう肩機構にシャックルアームを介してショルダーアーマーが追従し、自然な動きを可能とした。肩アーマーはアームに差し込みシャックルで止めるというシンプルなものである。これにより右肩を下げ、左肩を伸ばすというポージングの条件を2つクリア。

◎二の腕の伸縮機構とヒジアーマーの追従

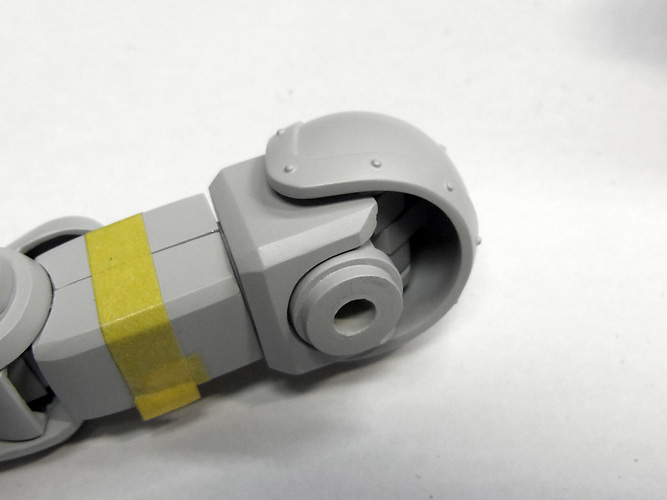

　これも独自のアイディアだが、二の腕内部にヒジ関節の伸縮機構を設け、ガラ空きとなるヒジ関節をカバーする為にヒジアーマーを曲げに追従する様に設計した。残念ながらアームパンチ機構はオミットしたが、より自然に角度を変えられる。結果腕の伸縮と可動域90度以上という２つの条件をクリア。

◎専用ナックルと補助具
　ポージングの条件を機構としてクリア出来た後に、手首と保持指を造形する。過去の作例でも何度か使っているナックルがあり、基本的にそのデザインと同様の物をスカルピーやエポキシパテを駆使して造形している。指のひとつひとつに表情をつけ、グリップの握り具合と手首の角度を調整して理想的な構えを模索していった。同時進行でロッグガン本体を右肩に固定する補助具を作り、ロッグガンを正面に構えた際、下に垂れ下がる「ヘタレ」を防ぐ事に成功する。2パターンのポジションを設定し、トリガーグリップを動かさずに構えるポジション、トリガーグリップを下げてより深く担ぐポジションに専用ビスを介して組み合えることが出来る。　　　　

補足（レンズ組み合わせについて）

　ロッグガン本体や新規上半身のカメラ部にH・アイズを組み合わせる仕様とし、塗り分けやレンズの組み合わせ次第で表情を変えられる工夫を原型に施している。例えばメインカメラ、キットでは奥に3ｍｍ正面に6ｍｍのレンズを組み合わせる仕様だが、奥のレンズを4ｍｍにしてレンズの見え方を変える事も可能。ロッグガンの正面カメラもキットでは8ｍｍレンズを指定しているが、奥に5ｍｍや3.5ｍｍを組み合わせる事も可能とした。

　原型納品後、引き続き完成品製作も担当する事になり、この度急遽販売が決定したペンタトルーパーと、併せてプラキット上半身も別途製作した。

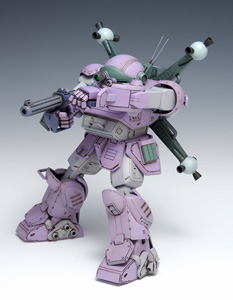

　ペンタトルーパーを構えるプラキット上半身は基本的には無改造だが、左右ナックルのみ小改造を施している。右ナックルはプラキットベースで、関節に1ｍｍシンチュウ線を貫通させ可動式に改造している。左ナックルはプラキットの平手をベースに、指全てを関節単位で一旦バラバラに切り離し、角度を付けながらシンチュウ線を入れて繋ぎ直してグリップを握らせている。無論手首の角度も変更した。

　下半身はロッグガン及び新規造形の上半身も組み合わせられる汎用で、各関節の強化、後ハメ加工、下駄内部に板鉛を詰め込み接着したり、重量負荷に対応させているので今回のキット制作の参考にしてみてほしい。

最後にカラーリングは、今回プラキット（ラウンドムーバー）も含めTVシリーズ、メルキア仕様の指定色を確認しながら再現した。
